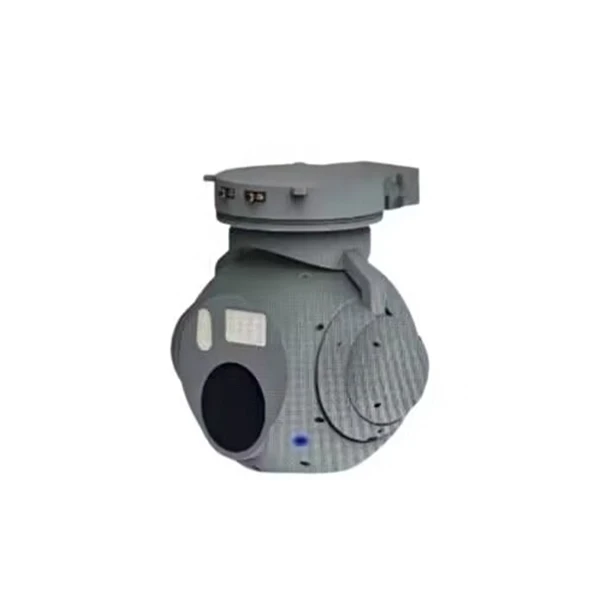

E180 สองแกนขนาดเล็กน้ำหนักเบา Gyro เสถียร EO/IR Gimbal ISRT
• น้ำหนักเบาเป็นพิเศษ (3.5 กก. พร้อมน้ำหนักบรรทุก) และขนาดเล็ก ภาพและเซ็นเซอร์คุณภาพสูง: • เซ็นเซอร์ความร้อน VOx ที่ไม่ระบายความร้อน, เซ็นเซอร์มองเห็น CMOS 2/4MP, เครื่องค้นหาระยะแบบเลเซอร์ • การออกแบบที่ทนทาน: IP66, IP67 ใช้ได้กับสภาพอากาศสุดขั้ว • 2 เสถียรภาพไจโรของแกน • GPS/Beidou: ชี้ไปยังพื้นที่เป้าหมายอย่างรวดเร็ว รับพิกัดทางภูมิศาสตร์ • ข่าวกรอง AI ขั้นสูง: การสังเกตเป้าหมายทั้งกลางวันและกลางคืน การติดตามเป้าหมายหลัก การค้นหาและติดตามเป้าหมายแบบแมนนวลและติดตามผล การจดจำและการทำเครื่องหมายเป้าหมายอัตโนมัติ มัลติ - การติดตามหมายเลขแบทช์ รูปภาพ การบันทึกวิดีโอ การบีบอัดและการส่งผ่าน และความล่าช้าในการส่งไม่เกิน 100ms
คุณสมบัติของผลิตภัณฑ์
- การถ่ายภาพและเซ็นเซอร์คุณภาพสูง: เซ็นเซอร์ความร้อน VOx แบบไม่ระบายความร้อนพร้อมเลนส์คงที่สูงสุด 75 มม., เซ็นเซอร์มองเห็น CMOS 2/4MP, เครื่องค้นหาระยะแบบเลเซอร์
- น้ำหนักเบาเป็นพิเศษสำหรับน้ำหนักบรรทุกของโดรนขนาดเล็ก: น้ำหนักรวมสามารถจำกัดไว้ที่ 3.5 กก.
- การออกแบบที่ทนทาน: IP66, IP67 ใช้ได้กับสภาพอากาศที่รุนแรง
- 2 แกนการออกแบบเสถียรภาพไจโร
- จีพีเอส/เป่ยโตว: ชี้ไปยังพื้นที่เป้าหมายอย่างรวดเร็วเพื่อรับพิกัดทางภูมิศาสตร์
- ความฉลาด AI ขั้นสูง:การสังเกตเป้าหมายทั้งกลางวันและกลางคืน การติดตามเป้าหมายหลัก การค้นหาและติดตามเป้าหมายแบบแมนนวลและติดตาม การจดจำและการทำเครื่องหมายเป้าหมายอัตโนมัติ การติดตามหมายเลขหลายชุด รูปภาพ การบันทึกวิดีโอ การบีบอัดและการส่งผ่าน และความล่าช้าในการส่งไม่เกิน 100ms
ข้อกำหนดทางเทคนิค
| รายการ | ค่า/คำอธิบาย | ||
| แบบอย่าง | E180 2-แกน ISRT กิมบอล EO/IR ที่เสถียรด้วยไจโรน้ำหนักเบาพิเศษ | ||
| กล้องทีไอ | |||
| LWIR ที่ไม่ระบายความร้อน | |||
| เซนเซอร์ | VoX 640x512/12µm | ||
| สุทธิ | < 40mk @ 300K F1.0 | ||
| เลนส์ | คงที่ 75 มม | ||
| FOV | 5.9 องศา x4.7 องศา | ||
| สเปกตรัม | 8-12อืม | ||
| จานสี | จานสี 16 สี | ||
| กล้องเดย์ไลท์ | |||
| เซนเซอร์ | 4MP @ 2560x1440, 1/2.9 inch CMOS | ||
| เลนส์ | 4.7-150 มม. ซูมแบบออปติคัล 25x | ||
| FOV | 59.5 องศา -2.0 องศา | ||
| การส่องสว่างขั้นต่ำ | สี: {{0}}.0005Lux@(F1.4,AGCON), สีดำ: 0.0001Lux@ (F1.4,AGCON) | ||
| LRF (เครื่องค้นหาระยะเลเซอร์) | |||
| ความยาวคลื่น | 1535 นาโนเมตร | ||
| ความแม่นยำ | ±5m | ||
| สูงสุด พิสัย | 2 กม. (วัตถุ 4x6 เมตร) | ||
| ความถี่ | 1-5เฮิร์ตซ์ | ||
| เสถียรภาพและระบบ | |||
| Thermal Vision DR และประสิทธิภาพการติดตามระยะทาง การตรวจจับ:การตรวจจับตามกฎของจอห์นสัน โดยเฉลี่ย 4 พิกเซล การยอมรับ:การยอมรับตามกฎของจอห์นสัน โดยเฉลี่ย 8 พิกเซล บันทึกอัตโนมัติ และการติดตาม:การจดจำอัตโนมัติและระยะการติดตามโดยเฉลี่ย 15 พิกเซลแนวตั้ง ระยะห่างจากบรรยากาศ > 25 กม ระยะทางมีไว้เพื่อการอ้างอิงเท่านั้น และจะไม่ปฏิบัติตามในสภาพการใช้งานจริง |
|||
| การตรวจจับ | การยอมรับ | บันทึกอัตโนมัติ & การติดตาม | |
| เรือ (9x2.5ม.) | >7 กม | ~4กม | ~2กม |
| ยานพาหนะ (3x1.5ม.) | >2.5กม | ~1.3กม | ~700m |
| มนุษย์ (1.8x0.92ม.) | >2 กม | ~1กม | ~500m |
| ราบ | ระดับความสูง | ||
| พิสัย | ±360 องศา | -110 องศา ~+30 องศา | |
| ความเร็วเชิงมุม | >60 องศา/วินาที | ||
| ความเร็วความเร่งเชิงมุม | 0-60 องศา /s² | ||
| ความแม่นยำของตำแหน่ง * | <0.5mrad | ||
| ประสิทธิภาพการรักษาเสถียรภาพ ** | <0.2mrad(1σ)(1º/2Hz,2°/1เฮิร์ตซ์) | ||
| โหมดลดการสั่นไหว | ระดับความสูงและมุมราบ (2 แกน) | ||
| อินเทอร์เฟซ | |||
| คำสั่งและการควบคุม | RS422 | ||
| วีดีโอ | ผลประโยชน์ทับซ้อน | ||
| การตรวจจับและการติดตาม | |||
| เป้า | โดรน คน ยานพาหนะ เรือ สัตว์ต่างๆ | ||
| การคำนวณเป้าหมาย | ระยะทาง ราบ มุมพิทช์ | ||
| ประสานงาน | จีพีเอส, เป่ยโตว | ||
| สิ่งแวดล้อม เครื่องกล และทั่วไป | |||
| อุณหภูมิในการทำงาน | -20ระดับ-＋60ระดับ | ||
| ความชื้น | >95% (ไม่มีการควบแน่น) | ||
| พลัง | เฉลี่ย<45W, Peak<90W | ||
| แรงดันไฟฟ้า | กระแสตรง 28V | ||
| มิติ | Φ180มม. x260มม | ||
| การป้องกัน | IP66 (ส่วนหลัก) + IP 67 | ||
| เพย์โหลด | <0.5 kg | ||
| น้ำหนัก | <3.5 kg | ||
แผนภูมิขนาด
